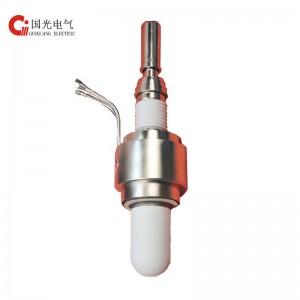

CK-625 6kW/2450MHz CW magnetron
CK-625 6kW/2450MHz CW magnetron
Emballeret, metalkeramisk, vandkølet kontinuerlig bølgemagnetron med integreret RF-filter beregnet til brug i industrielle mikrobølgeopvarmningsapplikationer.Røret har en hurtigopvarmende katode, høj effektivitet og har en typisk udgangseffekt på 6 kW, en indbygget elektromagnet tillader udgangseffektkontrol og stabilisering.
| Hovedparameter |
| Udgangseffekt:…………………………………………………………6kW |
| Filamentspænding:1. Starter:………………………………………………………………………5V ± 10 %2. Betjening:……………………………………………………………… Se Fig. 1 |
| Anodestrøm (middel):…………………………………………950 mA |
| Anodestrøm (peak):…………………………………………………1200 mA |
| Anodespænding (peak): …………………………………………………7,2 kV |
| Frekvens: …………………………………………………………………2460 ± 10 MHz |
| Filamentstrøm:……………………………………………………… 33 A |
| Effektivitet:………………………………………………………………………72 % |
| Elektromagnetspolestrøm:………………………………………………- 1,7 A |
| Køling:…………………………………………Vand 5 l/min og forceret luft 150 l/min |
| Vægt: ………………………………………………………………………… 4,5 kg |
Fig. 1.Filamentspændingsreduktionskurve med påført anodespænding
6kW-2450MHz CW Magnetron størrelse
