JCZ5 12/7.2KV Jednopólový vysokonapěťový vakuový stykač
JCZ5 12/7.2KV Jednopólový vysokonapěťový vakuový stykač
Sériový jednopólový vysokonapěťový jistič JCZ5 je 50Hz, jednofázové, vnitřní řídicí zařízení. Používá se v elektrické soustavě do 7,2 (12) kV a také pro provoz s proudy 200 A, 400 A, 630 A a 800 A. Často se používá k zapínání a vypínání vysokonapěťových zařízení. Lze jej použít ke spínání třífázových motorů, transformátorů, reaktorů a dalších zařízení středního napětí. Lze jej zkombinovat do 2pólového, 3pólového, 4pólového a N pólového provedení.
Parametry
| Položka | Parametr | ||
| Typ | JCZ-7.2 | JCZ-12 | |
| Jmenovité napětí (kV) | 7.2 | 12 | |
| Jmenovitý proud (A) | 200, 400, 630, 800 | 200, 400, 630, 800 | |
| Jmenovitý zapínací proud (A) | 2000, 4000, 6300, 8000 | 2000, 4000, 6300, 8000 | |
| Jmenovitý přerušovaný proud v max. (A) | 1600, 3200, 5040, 6400 | 1600, 3200, 5040, 6400 | |
| Jmenovitý termostabilitní proud 4 s (A) | 2000, 4000, 6300, 8000 | 2000, 4000, 6300, 8000 | |
| 1min Průmyslová frekvence Napětí ložiska (kV) | 32 | 42 | |
| Napětí ložiska Thunder Stroking (kV) | 60 | 75 | |
| Povolený průchodový proud pro polovodič (kA) | 40 | 50 | |
| Mechanická životnost (doba) | Mechanické uchovávání | 30*104 | 30*104 |
| Elektrické vedení | 1*106 | 1*106 | |
| Elektřina Život (čas) | AC-3 | 25*104 | 25*104 |
| AC-4 | 10*104 | 10*104 | |
| Provozní napětí (V) | DC220/110, AC220/110 | DC220/110, AC220/110 | |
| Provozní proud (A) | DC6A/DC3,5A | DC6A/DC3,5A | |
| Vypínací proud cívky (A) | DC 2,5 A / DC 1,5 A | DC 2,5 A / DC 1,5 A | |
| Udržovací proud (A) | 0,45 A DC/0,22 A DC | 0,45 A DC/0,22 A DC | |

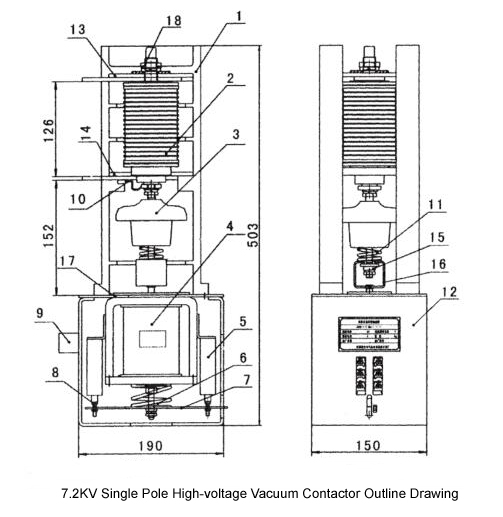

Obrázek：(v mm)
- Izolační rám 2. Vakuová spínací trubice
- Izolátor 4. Elektromagnetický pohon
5. Pomocný spínač 6. Pružina hlavního obvodu
7. Řídicí deska 8. Seřizovací šroub
9. Připojovací port 10. Flexibilní páska
11. Provozní pružina 12. Pouzdro
13. Upevňovací deska, horní 14. Upevňovací deska, spodní
15. Seřizovací matice 16. Spojovací šroub
17. Montážní deska 18. Matice
